Un diagrama de flujo como el que se muestra en la siguiente Figura 2, muestra la dirección de cómo se mueven los datos, representados en las flechas de color azul. Lo que debemos de destacar aquí es cómo este tipo de arquitectura se expresa en estrella, colocando al servidor PACS como un sistema de almacenamiento y despachador de resultados. A este servidor se encuentran conectadas todas las modalidades que dispone la institución de salud y esto se puede permitir gracias al cumplimiento del estándar DICOM como elemento clave en la interoperabilidad entre modalidades y este tipo de sistemas.

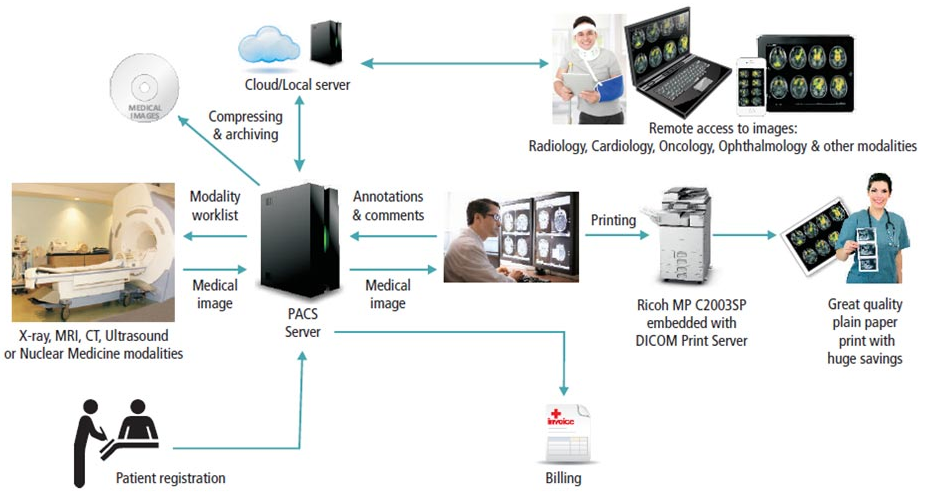

Figura 2. Diagrama de flujo de los datos
Fuente: Imagen tomada de: RICOH. (2018). Imagen que describe el flujo de datos dentro de un servicio de imagenes diagnósticas, donde se emplea el PACS. Retrieved from https://www.ricoh.co.in/solutions/industry-solutions/healthcare/diagnostic-centre
